Вентилируемый фасад
в розницу и оптом от завода
Вентилируемый фасад это эффективный и надежный способ обустройства фасадов зданий. Вентилируемый фасад состоит из облицовочных материалов и несущего оцинкованного стального каркаса. Каркас из оцинкованной стали (подсистема вентилируемого фасада) крепится на стене или монолитном перекрытии. Облицовочный материал вентилируемого фасада крепится к каркасу (подсистеме вентилируемого фасада). В качестве облицовки вентилируемых фасадов широко применяются такие материалы как керамический и натуральный гранит, сайдинг, алюминиевые композитные панели.
Обустройство фасада здания таким методом позволяет воздуху свободно циркулировать между стеной здания и облицовочным материалом, поэтому на таком фасаде никогда не бывает конденсата и влаги. Плиты утеплителя крепятся между облицовочным материалом и стеной здания. Таким образом, вентилируемый фасад сохраняет тепло в здании и препятствует появлению сырости
Преимущества вентилируемых фасадов:
- «Точка росы» при использовании вентилируемого фасада расположена за пределами несущей стены здания;
- Отличные тепло и звукоизоляционные характеристики;
- Короткие сроки и оперативность монтажа вентилируемого фасада;
- Большой выбор облицовочных материалов, цветов и оттенков (керамогранит, кирпич, натуральный камень, фасадная доска (планкен), композит, реечный профиль, алюминиевый лист, асбестоцементные и фиброцементные листы);
- Безупречный внешний вид;
- Длительный срок эксплуатации (безремонтный срок от 25 лет в зависимости от облицовочного материала).
ООО «Металл Сервис» производит подсистему навесных вентилируемых фасадов - элементы несущего стального каркаса. Подоблицовочная система состоит из кронштейнов, которые крепятся непосредственно к стене, профилей горизонтальных основных, устанавливаемых на кронштейны, к которым крепятся основные вертикальные и вертикальные промежуточные профиля. С помощью кляммеров прикрепляются плиты (листы) облицовки. Утеплитель фиксируется на наружной поверхности стены с помощью дюбелей, специальных профилей и т.п.
Основное предназначение подсистемы - надежно закрепить плиты облицовки и теплоизоляции к стене таким образом, чтобы между теплоизоляцией и отделочной панелью осталась вентилируемая воздушная прослойка. При этом исключаются клеевые и другие "мокрые" процессы, а все соединения осуществляются механически.
Подоблицовочная конструкция обладает: высокой степенью устойчивости к воздействию ветровых нагрузок; достаточной прочностью при действии нагрузки от веса облицовки; антикоррозийной устойчивостью; определенной подвижностью узлов для выдерживания статических (собственный вес конструкции включая вес панелей и утеплителя) и динамических (ветер, температурные перепады и т.д.) нагрузок; возможностью выравнивания стен; легкостью и высокой скоростью монтажа.

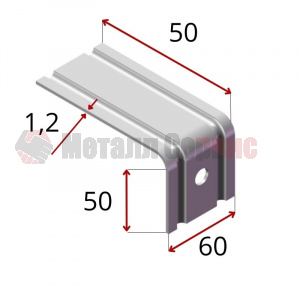

Кронштейн:
Кронштейн воспринимает вертикальную нагрузку от собственного веса конструкции вентилируемого фасада и горизонтальные ветровые нагрузки и передает их на несущие стены здания через анкерный элемент, который крепит кронштейн к стене.
|
наименование |
материал |
Ширина кронштейна В (мм) |
Длина полки А (мм) |
|
Кронштейн |
Zn |
60,0 |
50,0 |
|
Zn |
60,0 |
70,0 |
|
|
Zn |
60,0 |
100,0 |
|
|
Zn |
60,0 |
120,0 |
|
|
Zn |
60,0 |
150,0 |
|
|
Zn |
60,0 |
200,0 |

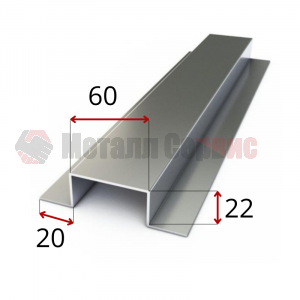

Основной вертикальный профиль:
Предназначен для стыковки фасадных панелей (вертикальный стык панелей).
|
наименование |
высота общая h(mm) |
ширина полки a(mm) |
ширина основания A (mm) |
длина профиля L(mm) |
|
профиль вертикальный основной |
22 |
20 |
60 |
3000-6000 |

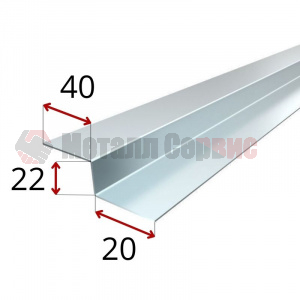

Профиль вертикальный промежуточный:
Применяется для крепления панелей на углах и вокруг проемов.
|
наименование |
высота общая h(mm) |
ширина нижней полки В (mm) |
ширина верхней полки А (mm) |
длина профиля L(mm) |
|
Профиль вертикальный промежуточный |
22 |
20 |
20 |
3000-6000 |
|
22 |
20 |
40 |
3000-6000 |
|
|
22 |
40 |
40 |
3000-6000 |
|
|
22 |
40 |
55 |
3000-6000 |

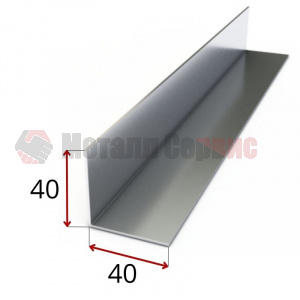

Профиль горизонтальный основной:
Крепится к несущим кронштейнам. К горизонтальному профилю крепятся вертикальные профили.
|
наименование |
ширина полки А (mm) |
ширина полки В (mm) |
длина профиля L(mm) |
|
Профиль горизонтальный основной |
40 |
40 |
3000-6000 |
|
50 |
50 |
3000-6000 |
|
|
75 |
75 |
3000-6000 |
Кляммеры:
Клямеры используются для крепления плит из керамогранита, натурального камня при облицовке фасадов зданий.

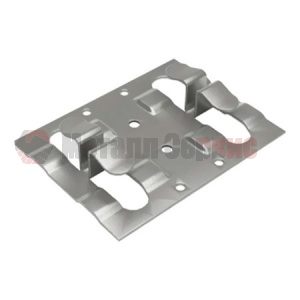

Кляммер Рядовой

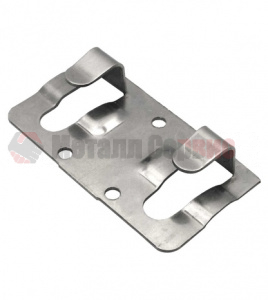

Кляммер стартовый
|
наименование |
материал |
толщина (мм) |
|
кляммер рядовой |
Zn |
1,0 |
|
кляммер стартовый |
Zn |
1,0 |
